Élinguer une charge n’est jamais un exercice anodin : chaque chantier, chaque atelier, chaque grue impose son jeu de contraintes. Choisir la bonne Élingue chaîne 1, 2, 3 ou 4 brins revient à trouver l’équilibre entre capacité de levage, stabilité, facilité de mise en œuvre et, surtout, respect de la charge maximale d’utilisation (CMU). Dans les ouvrages belges, les coordinateurs sécurité exigent systématiquement la preuve que cette CMU reste valable pour l’angle réel entre brins ; il est donc essentiel de bien comprendre le calcul avant de passer commande. Nous vous proposons un guide complet, illustré d’exemples produits disponibles sur notre boutique, pour que vous puissiez décider sereinement.
Élingue chaîne 1, 2, 3 ou 4 brins : le guide pour choisir la configuration idéale
Temps de lecture : ~6 min
- Rappel : qu’est-ce qu’une élingue chaîne ?
- Élingue chaîne 1, 2, 3 ou 4 brins : décryptage pratique
- Comment la CMU varie-t-elle avec l’angle ? Le point technique à connaître
- Méthode en 4 étapes pour sélectionner votre élingue chaîne
- Comparatif rapide : chaîne vs textile vs câble
- Mini-FAQ : vos questions en trois minutes
- Synthèse et prochaine étape
Rappel : qu’est-ce qu’une élingue chaîne ?

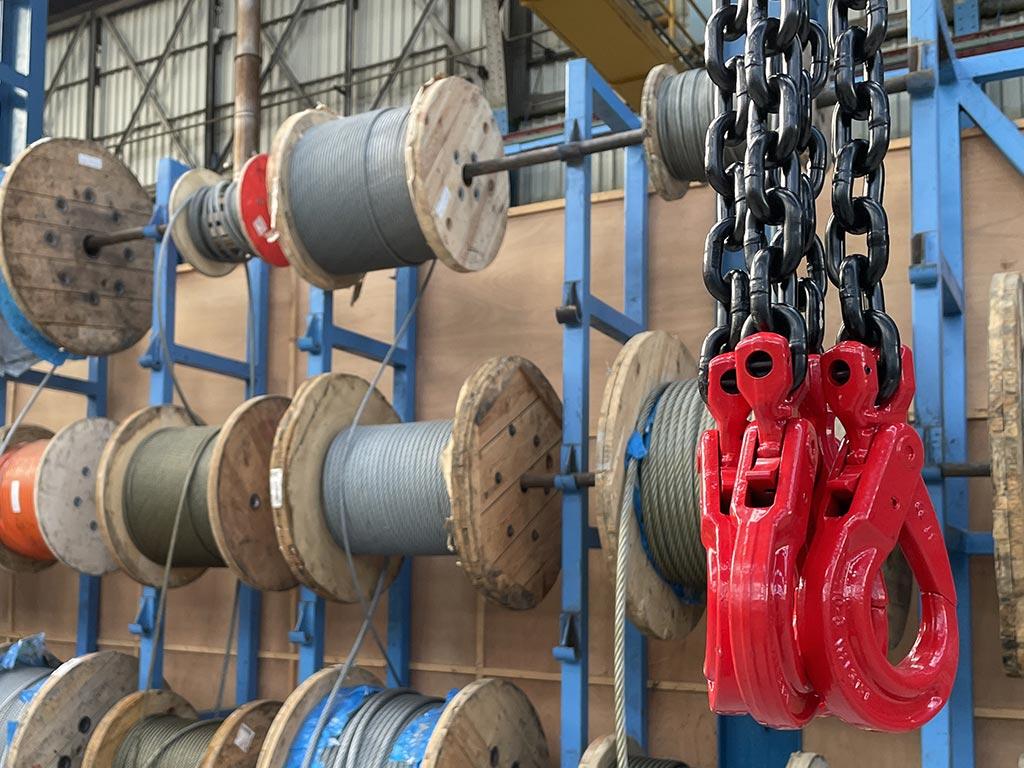

Une élingue chaîne est constituée d’une maille de tête, d’un à quatre brins en acier allié (grade 80, 100 ou 120) et de dispositifs d’accrochage (crochets, anneaux, raccourcisseurs). Elle assure la liaison souple mais très résistante entre l’appareil de levage et la charge. Nous la recommandons dès que les environnements deviennent agressifs : arêtes vives, températures élevées, risque de choc ou d’abrasion où une élingue textile s’userait vite. Sa grande force : la modularité. En changeant le nombre de brins et les accessoires, vous adaptez instantanément votre mode de prise (voir aussi l’article Élingue).
Élingue chaîne 1, 2, 3 ou 4 brins : décryptage pratique
1 brin : la simplicité performante
Un seul point d’accroche vertical, aucun problème d’angle : la CMU nominale reste identique quelle que soit la longueur. Vous le privilégiez pour lever une poutrelle suspendue à un palonnier, un moteur muni d’un anneau central ou une benne dotée d’une suspension pivot.
Avantage : mise en place express, tarif contenu. Exemple produit : notre Élingue chaîne 1 brin avec crochet linguet à émerillon (grade 80) est affichée à 54,45 € TTC ; un raccourcisseur est disponible en option pour régler finement la hauteur de charge.
2 brins : le meilleur compromis

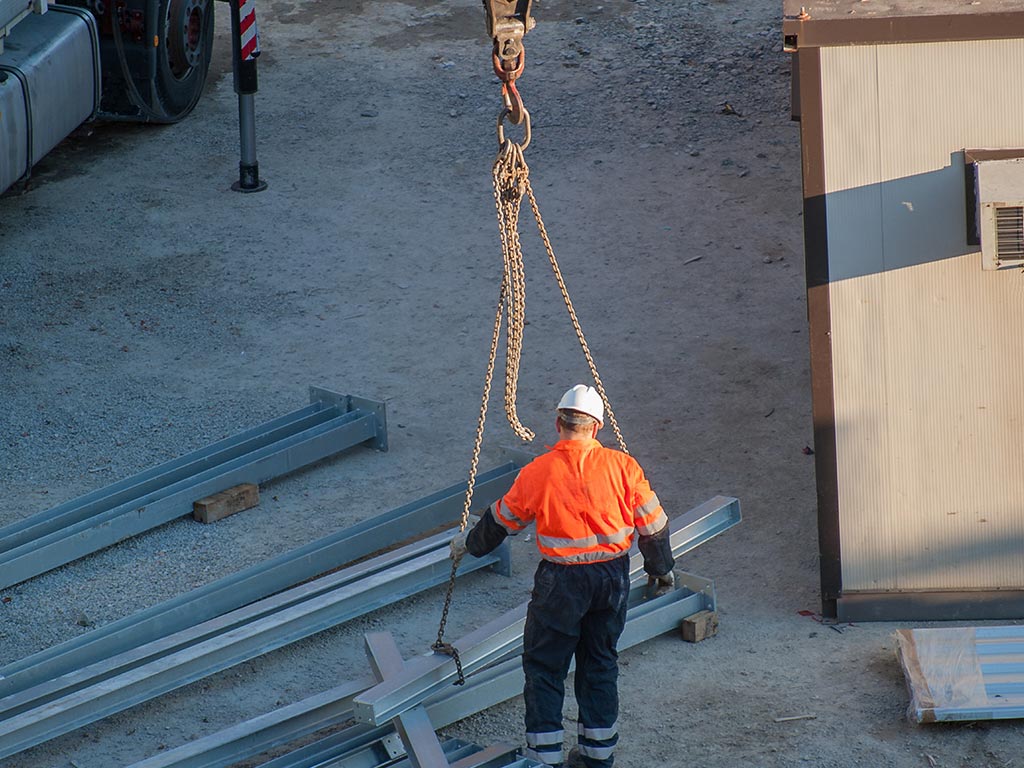

Deux points d’accroche équilibrent immédiatement les charges allongées (poutres HEA, cuves, bennes, bungalows). Tant que l’angle entre brins reste ≤ 60 °, on conserve 87 % de la CMU.
Avantage : excellente stabilité latérale, toujours transportable par une seule personne. Exemple produit : l’Élingue chaîne 2 brins Crochet linguet à émerillon (grade 80) proposée à 103,33 € TTC couvre déjà la plupart des besoins jusqu’à 4 ou 5 t en fonction du diamètre choisi.
3 brins : l’alliée des formes irrégulières
Lorsque votre charge comporte trois points d’ancrage (plateau triangulaire, bride offset, rotor éolien), la solution à trois brins évite le basculement. Elle se compose d’une maille de tête triple, de trois chaînes et, souvent, de raccourcisseurs pour affiner la longueur de chaque brin.
Avantage : centre de gravité excentré mieux contrôlé qu’avec 2 brins. À retenir : la norme EN 818-4 plafonne la CMU calculée sur deux brins seulement (le troisième équilibrant la charge) ; vérifiez donc toujours vos tableaux fabricants.
4 brins : la sécurité sur les charges volumineuses
Quatre points, c’est la solution favorite pour les bâtis machines, coffrages lourds, palettes métalliques XXL. En théorie les quatre brins portent, mais en pratique la géométrie fait que deux ou trois supporters prennent la plus grande partie de la masse.
Avantage : charge aplatie et contraintes réduites sur chaque anneau de prise. Exemple produit : l’Élingue chaîne 4 brins crochet à linguet (grade 100) à 192,39 € TTC assure une CMU élevée tout en restant légère grâce à l’acier allié. Prudence : basez toujours votre choix de CMU sur trois brins actifs – c’est l’exigence des coordinateurs sécurité belges.
Comment la CMU varie-t-elle avec l’angle ? Le point technique à connaître
Formule simplifiée
La charge réelle supportée par chaque brin dépend de l’angle β entre les deux brins extrêmes. Plus β est grand, plus l’effort dans la chaîne augmente. L’équation simplifiée :
T (effort dans un brin) ≈ P ÷ (n × cos θ)
où P est le poids total, n le nombre de brins réellement porteurs (2 pour une 4 brins, 1 pour une 2 brins si un brin se détend) et θ la demi-valeur de l’angle β.
Exemples de coefficients et limites
Pour un couple de brins formant 60 °, θ vaut 30 °, cos θ = 0,866 : la CMU nominale se voit réduite à 87 %. À 90 ° (θ = 45 °) on tombe à 71 %, et au-delà de 120 ° le levage est interdit. Les fabricants livrent des tableaux précis, mais la logique reste : « plus vos brins pendent verticalement, plus vous pouvez lever lourd ».
| Angle entre brins | Coefficient à appliquer à la CMU nominale | Remarques terrain |
|---|---|---|
| 0 – 45 ° | 1 (100 %) | Position idéale, dossier sécurité validé sans réserve |
| 45 – 60 ° | 0,87 | Toléré, très fréquent sur chantiers béton |
| 60 – 90 ° | 0,71 | Accepté seulement si indiqué sur plaque élingue |
| > 90 ° | Interdit | Risque d’écartement, surcharge locale |
Méthode en 4 étapes pour sélectionner votre élingue chaîne
1) Caractériser la charge
Poids, centre de gravité, points d’ancrage existants, résistance des points.
2) Choisir le nombre de brins minimal assurant la stabilité
Reportez-vous à nos rubriques ci-dessus.
3) Mesurer ou estimer l’angle le plus défavorable
Appliquer le coefficient correspondant pour vérifier que la CMU de l’élingue (à la longueur retenue) reste ≥ P.
4) Sélectionner le grade de chaîne
Un grade 100 réduit le diamètre et donc la masse, un atout pour les manutentions quotidiennes.
Besoin d’un coup d’œil sur toute la gamme (mono-brin jusqu’au quadribrin, grade 80 ou 100) ? Parcourez notre catégorie Chaine, élingue textile, câble – vous y trouverez les fiches techniques et délais de livraison actualisés.
Comparatif rapide : chaîne vs textile vs câble
Durabilité
La chaîne tolère chocs, coins vifs et chaleur (jusqu’à 200 °C pour le grade 80), là où le polyester ou le polyamide s’endommagent vers 100 °C.
Poids
La sangle reste imbattable (jusqu’à 8 tonnes pour moins de 3 kg), mais le grade 100 réduit fortement l’écart.
Conductivité
Le câble acier est un choix pertinent en ambiance étincelle (mines, pétrochimie) grâce aux âmes imprégnées.
Entretien
La chaîne se contrôle visuellement (fissures, usure ≥ 10 %), la sangle exige un examen de toute la surface, le câble requiert un contrôle magnétique pour les torons internes.
En résumé : choisissez la chaîne pour la robustesse et la modularité, le textile pour le soin des surfaces fragiles, le câble pour les très longues longueurs fixes ou les températures extrêmes quand il est galvanisé.
Mini-FAQ : vos questions en trois minutes
Peut-on raccourcir un brin sans outillage ?
Oui, grâce aux crochets raccourcisseurs (ex. grade 100 à 6,90 € TTC) que vous accrochez directement dans un maillon.
Quelle périodicité d’inspection ?
Visuel quotidien par l’utilisateur, contrôle trimestriel documenté, et vérification annuelle par une personne compétente.
Différence entre grade 80 et 100 ?
À diamètre égal, le grade 100 offre +25 % de CMU, donc une chaîne plus légère ou, à CMU identique, un diamètre inférieur.
Puis-je combiner une chaîne grade 80 avec un crochet grade 100 ?
Non ; l’ensemble est limité au grade le plus faible.
Existe-t-il des élingues chaînes inox ?
Oui, pour les milieux alimentaires ou chimiques ; contactez-nous pour un devis.
Synthèse et prochaine étape
Choisir votre élingue chaîne (1, 2, 3 ou 4 brins) revient à équilibrer stabilité et CMU, tout en tenant compte des angles admissibles. Grâce aux tableaux de réduction et aux exemples produits, vous détenez désormais la méthode pour répondre aux exigences des coordinateurs sécurité belges et garantir un levage irréprochable.
Pour aller plus loin – configuration sur mesure, longueur précise ou version inox – prenez contact avec nos spécialistes ; ils sauront vous guider vers la solution la plus sûre. → Contactez-nous dès maintenant pour optimiser votre chaîne d’élingage.
