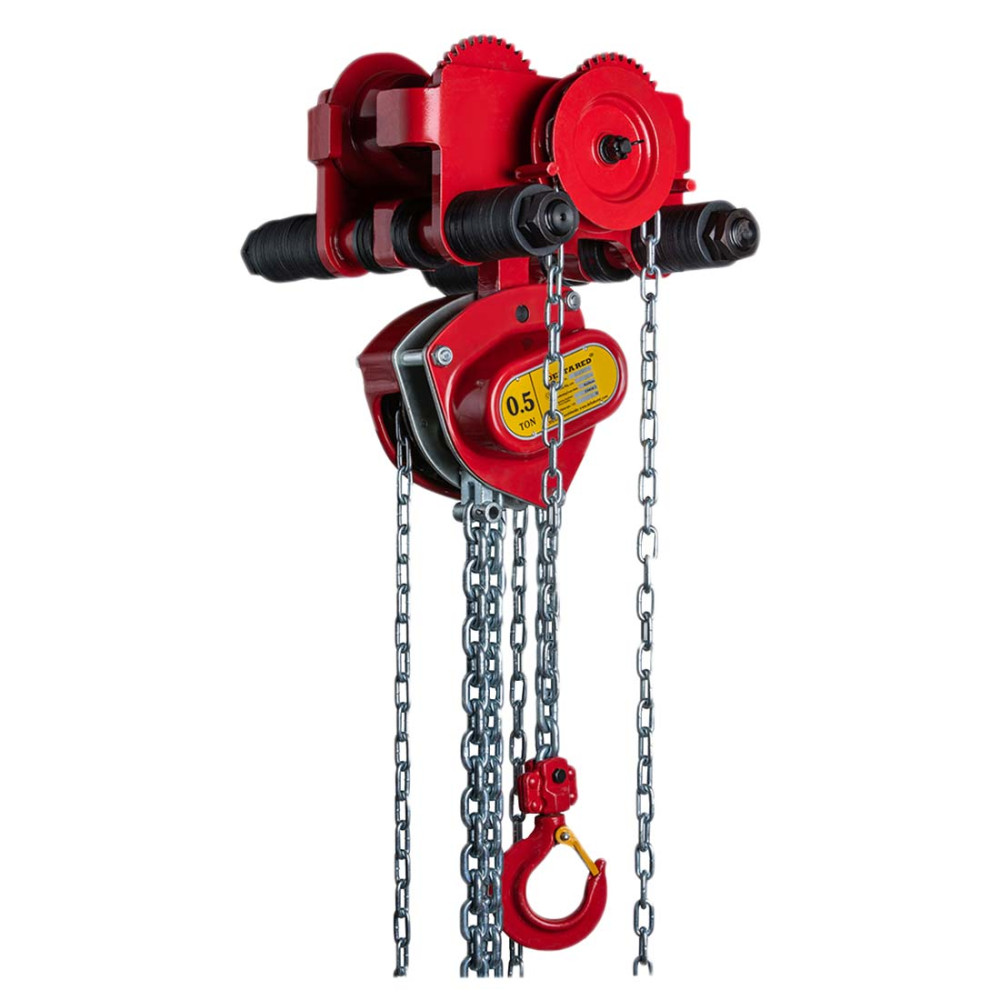

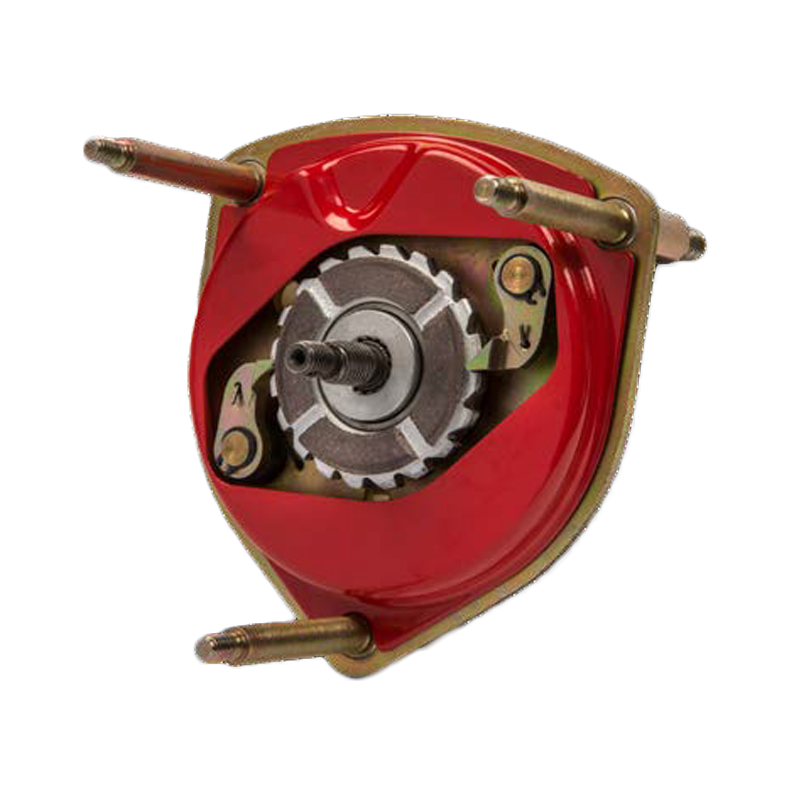

Offre de lancement : Palan à chaine + chariot porte palan
Référence: DR.0.09100503
- Guidage chariot sur poutre renforcé
- Hauteur sous plafond optimisée
- Sac de récupération chaine de levage
- Conforme à la directive machines 2006/42/CE
- Certificat de conformité fourni
- CMU de 0.5 à 5 Tonnes | hauteur de levage de 3 à 10 m
- Longueur = hauteur de levage | Parfait pour les IPN en "I"

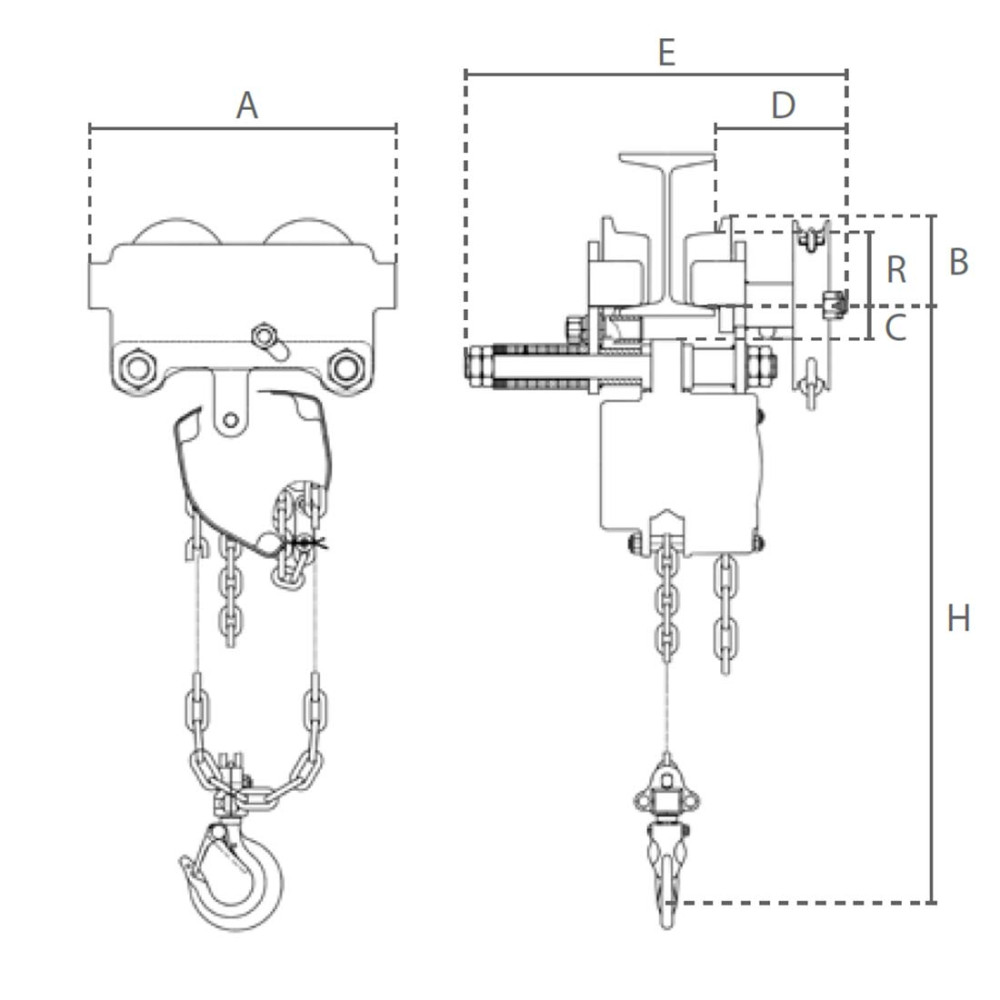

Le métriques A, B, C, D, E, H et R sont en millimètres.
La chaine de déplacement du chariot sera adaptée à la hauteur de levage choisie. La hauteur de chaine de commande sera de 2,5m si vous avez une hauteur de levage de 3m. La commande sera de 5.5 mètres, si le levage est de 6 m et 9.5m si le palan lève sur 10 mètres.
+ d'info sur le rayon min. de courbure de rail
Le rayon min. indique le plus petit rayon de courbure du rail ou de la poutre sur lequel le chariot du palan peut se déplacer sans dysfonctionnement mécanique. Un rayon min. de 1,2 m signifie que le chariot (et donc le palan) ne peut pas circuler sur un virage de rayon inférieur à 1,2 m.
Si la courbure est trop serrée (rayon trop petit), plusieurs problèmes apparaissent :
- Les roues du chariot ne peuvent plus suivre la courbe correctement
- Les axes et flasques du chariot se tordent
- La chaîne de levage ne reste plus alignée verticalement
- Création d'efforts latéraux dangereux
- Le risque de blocage ou de déraillement augmente fortement
| CMU (T) | Nb brins | Chaine de levage(mm) | Effort de chargement(N) | Chaine manuel pour 1m de levage (m) | Poids net(Kg) | Poids chaine (kg/m) | largeur poutre (mm) | rayon min.(mm) | A | B | C | D | E | H | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 1 | 5x15 | 186 | 34 | 3,8 | 1,7 | 64-140 | 0,9 | 238 | 70 | 83 | 100 | 336 | 286 | 58 |
| 1 | 1 | 6x18 | 270 | 42 | 6,2 | 2,3 | 68-140 | 1 | 273 | 89 | 103 | 100 | 335 | 341 | 75 |
| 2 | 1 | 8x24 | 460 | 73 | 9,8 | 3,8 | 76-165 | 1,2 | 302 | 109 | 115 | 130 | 372 | 404 | 90 |
| 3 | 2 | 8x24 | 355 | 112 | 10,5 | 3,1 | 76-300 | 1,5 | 363 | 129 | 139 | 133 | 501 | 382 | 110 |
| 5 | 2 | 10x30 | 462 | 164 | 21,7 | 5,3 | 94-300 | 2 | 436 | 141 | 155 | 134 | 514 | 555 | 122 |
