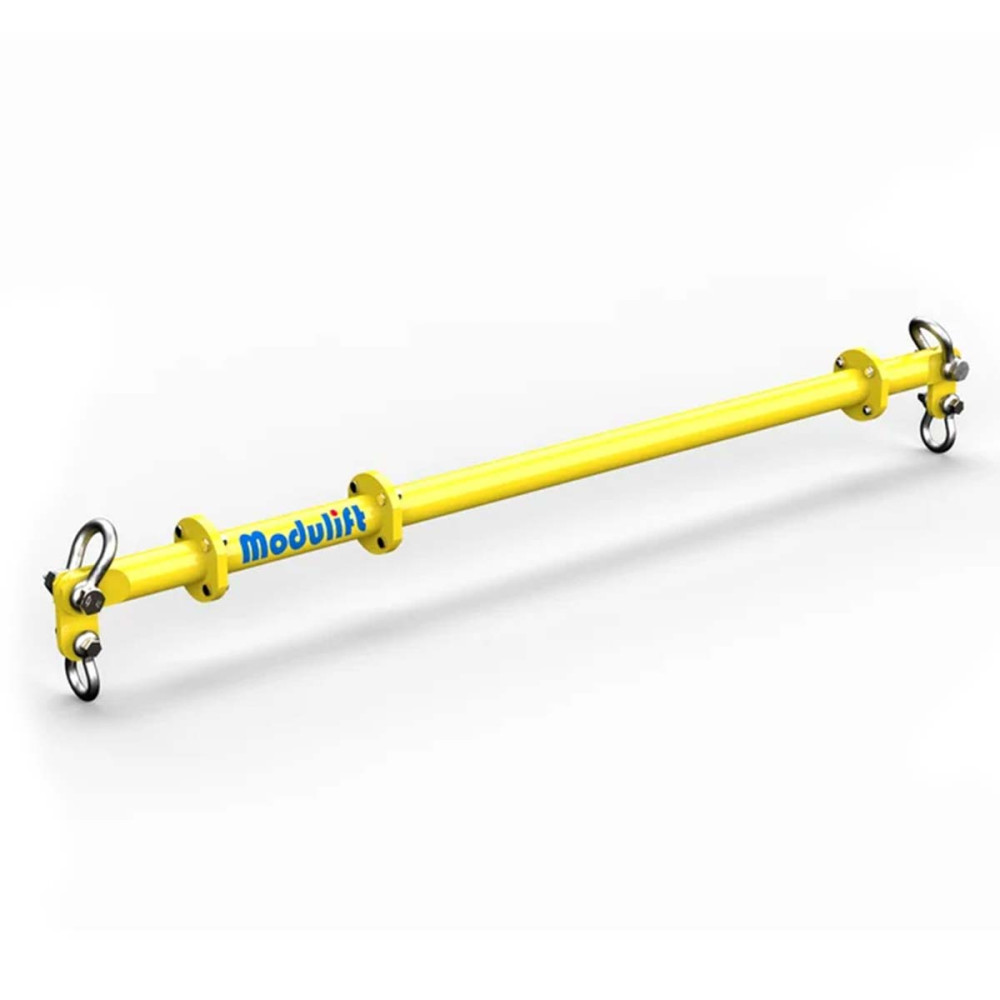

Modulift spreader beam Mod 24

Modular spreader beam

Working Load Limit (WLL): 24 tonnes
Maximum span of 6.5 metres available on request
Complies with EN 13155

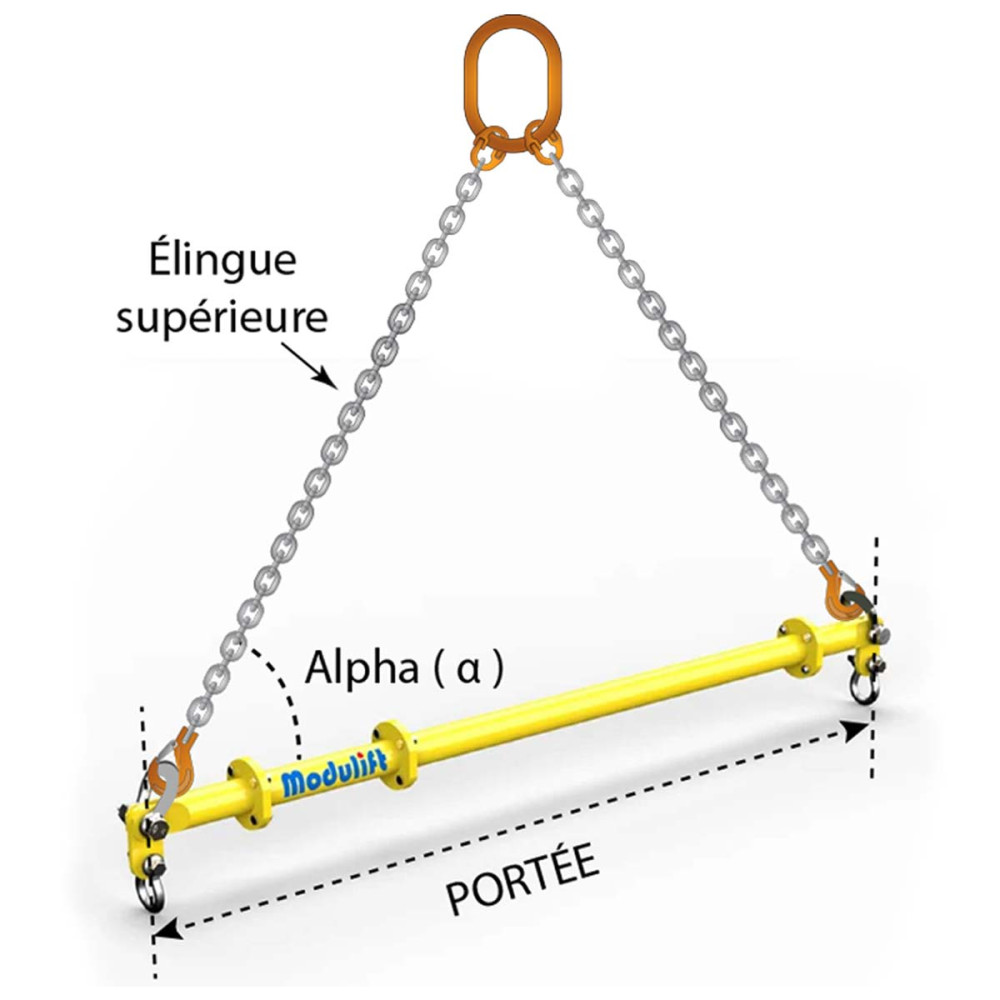

The WLL corresponds to a minimum Alpha angle of 45° (most unfavourable case)
The greater the angle, the more optimal the WLL will be depending on the selected span
See table below
Complies with Machinery Directive 2006/42/EC
The minimum length of the upper sling must be ≥ the span of the spreader beam
Supplied with 2 x 12T bow shackles and 2 x 17T shackles
Manufacturer: Modulift by Pewag
Spreader beam and delivery available on quotation
Lead time: 4 weeks

€2,500.00

Tax excluded

Reach (m) - WLL(T) with Alpha 45°: 1 m - 24T

Quantity

A minimum shopping cart total of €20.00 (tax excl.) is required to validate your order. Current cart total is €0.00 (tax excl.).

Length (Mètre)	WLL(T) avec α 45°	WLL(T) avec α 60°	WLL(T) avec α 70°	Sling length at an angle greater than 45°	Sling length at an angle greater than 60°	Sling length at an angle greater than 70°
0,50	12	12	12	0,3	0,4	0,7
0,75	12	12	12	0,5	0,7	1,0
1,00	12	12	12	0,6	0,9	1,4
1,25	12	12	12	0,8	1,2	1,8
1,50	12	12	12	1	1,4	2,1
1,75	12	12	12	1,2	1,7	2,5
2,00	12	12	12	1,4	1,9	2,9
2,25	12	12	12	1,5	2,2	3,2
2,50	12	12	12	1,7	2,4	3,6
2,75	12	12	12	1,9	2,7	4,0
3,00	12	12	12	2,1	2,9	4,3
3,25	12	12	12	2,2	3,2	4,7
3,50	12	12	12	2,4	3,4	5,1
3,75	10	12	12	2,6	3,7	5,4
4,00	9	12	12	2,8	3,9	5,8
4,25	8	12	12	2,9	4,2	6,2
4,50	7	12	12	3,1	4,4	6,5
4,75	6	12	12	3,3	4,7	6,9
5,00	5	11	12	3,5	4,9	7,3
5,25	4	10	12	3,7	5,2	7,6
5,50	4	9	12	3,8	5,4	8,0
5,75	4	8	12	4	5,7	8,3
6,00	4	7	12	4,2	5,9	8,7
6,25	4	7	11	4,4	6,2	9,1
6,50	3	6	10	4,5	6,4	9,4
