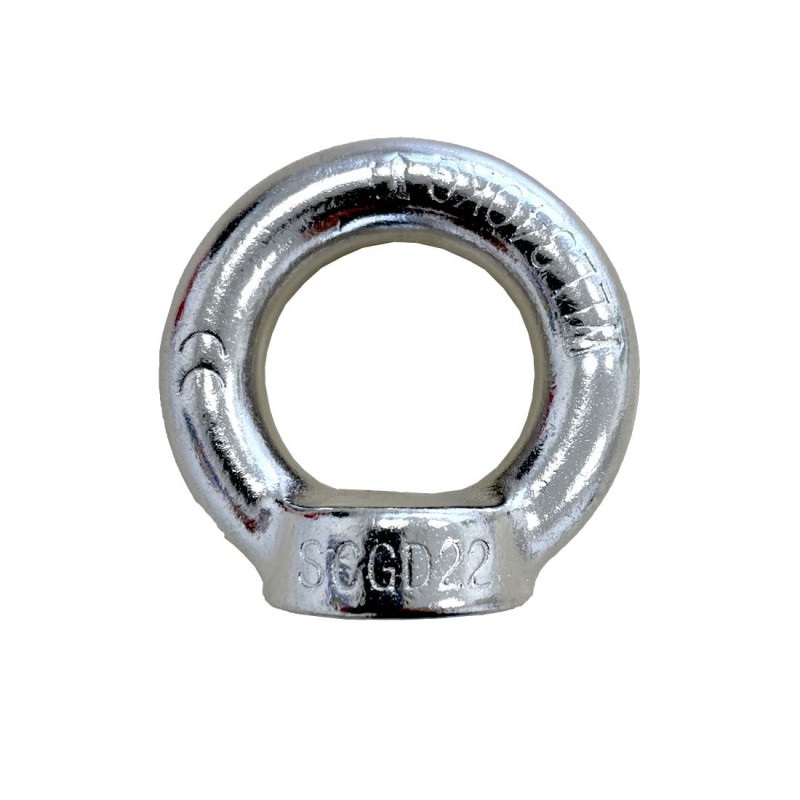

Anneau levage femelle INOX

Référence: ALFI06
  • Certificat de conformité CE | Norme Din 582
  • Filetage disponible de M6 à M24
  • Pour le levage : CMU de 75 Kg à 1800 Kg
  • Filetage x CMU pour levage droit (Kg)
  • Aspect chromé | Coef sécurité 5 | Acier Inox Aisi 316
  • Fiche technique téléchargeable, onglet document
4,30 €
HT
Diamètre filetage et Cmu : M6 - CMU 90 Kg
Quantité
Livraison 24 -48 H

Un montant total de 20,00 € HT minimum est requis pour valider votre commande. Le montant actuel de votre commande est de 0,00 € HT.

Attention : Les anneaux doivent être vissés à fond jusqu’à l’embase et ne doivent jamais être sollicités en flexion ou être chargés transversalement. Pour tout élingage de 2 brins ou plus, l’anneau doit être orienté en direction de la traction.

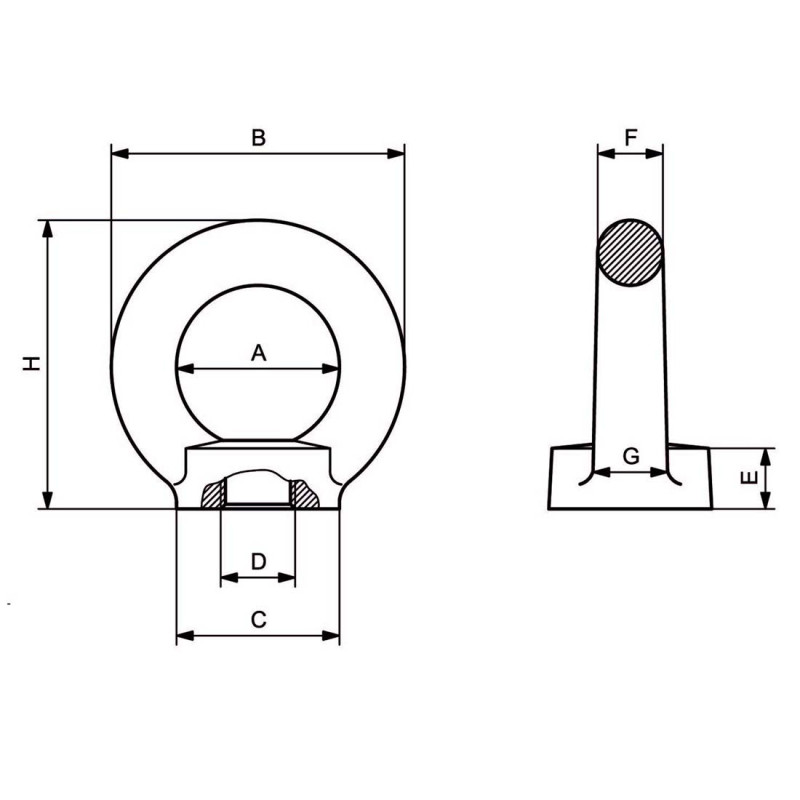

Taraudage A B C E F G H CMU (Kg) à 0° CMU (Kg) à 45° CMU (Kg) à 90° COUPLE (N.m) POIDS(Kg)
M6 20 36 20 8,5 8 10 36 75 55 38 3,5 0,05
M8 20 36 20 8,5 8 10 36 140 100 70 8 0,05
M10 25 45 25 10 10 12 45 230 170 115 16 0,09
M12 30 54 30 11 12 14 53 340 240 170 28 0,16
M14 35 63 35 13 14 16 62 490 350 245 45 0,24
M16 35 63 35 13 14 16 62 700 500 350 70 0,24
M18 40 72 40 16 16 19 71 850 600 425 95 0,37
M20 40 72 40 16 16 19 71 1200 860 600 135 0,36
M22 50 90 50 20 20 24 90 1400 1000 700 182 0,73
M24 50 90 50 20 20 24 90 1800 1290 900 230 0,72
ALFI06

Fiche technique

Type anneau
Femelle
Acier
Inox
