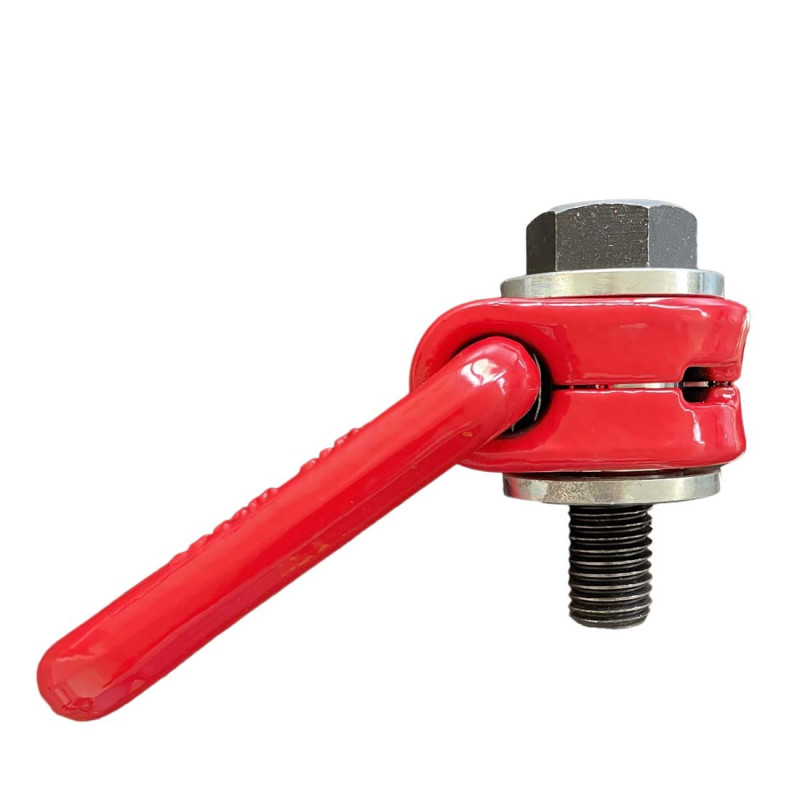

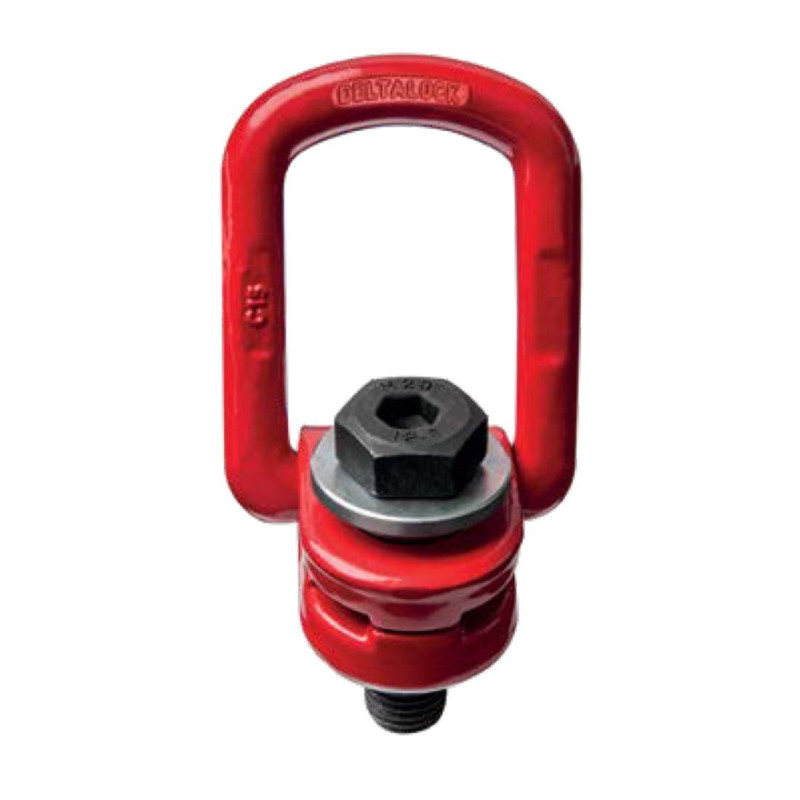

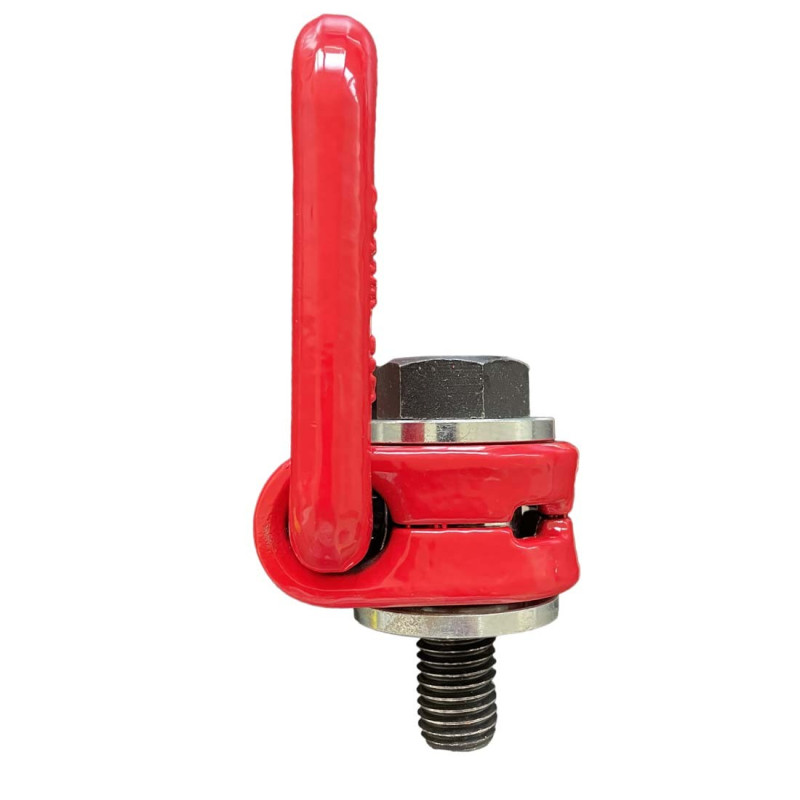

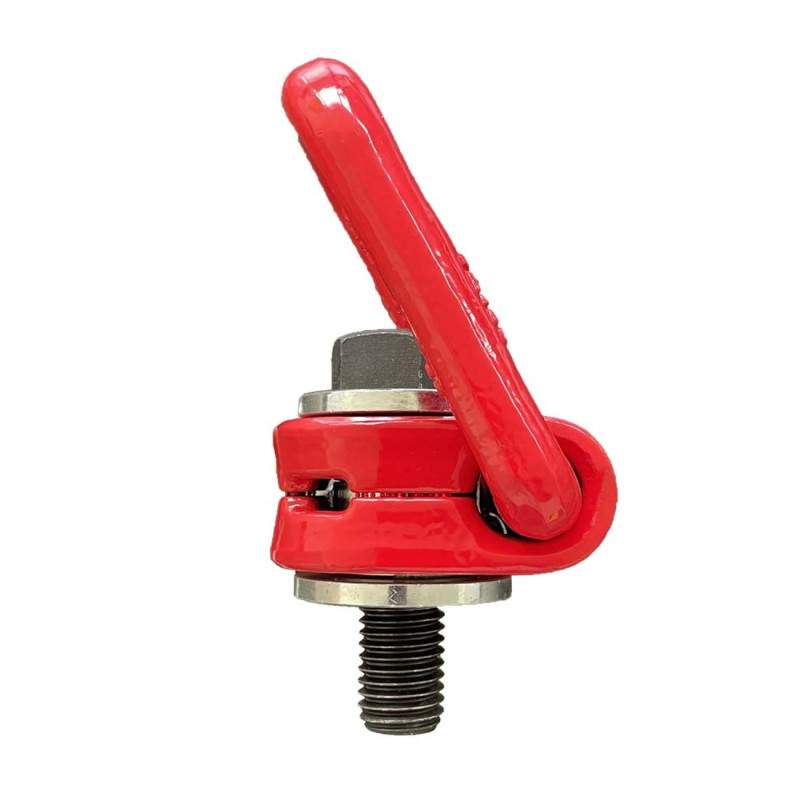

Anneau de levage rotatif excentré

Référence: ALE08
  • Norme EN 1677 - CE - Certificat de conformité
  • Choix en fonction du filetage et de la longueur fileté apparente

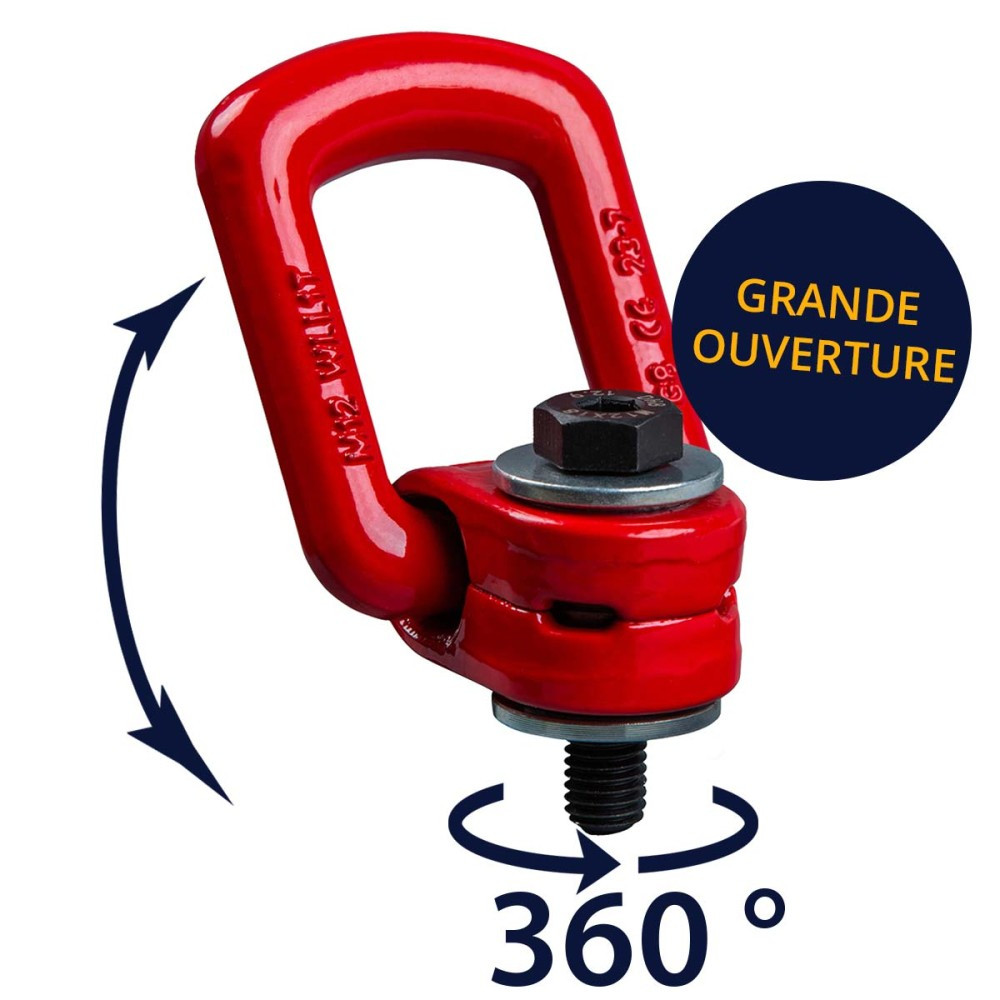

  • Grande ouverture
  • Filetage disponible M8 à M42
  • Rotation à 360°
  • CMU en kilogramme pour un levage droit
  • Étrier de levage décentré
  • Réglage avec Clé 6 pans
23,00 €
HT
Diamètre filetage et Cmu : M8x10 - WLL 300 Kg
Quantité
Livraison 72 H

Un montant total de 20,00 € HT minimum est requis pour valider votre commande. Le montant actuel de votre commande est de 0,00 € HT.

Dimensions et caractéristiques

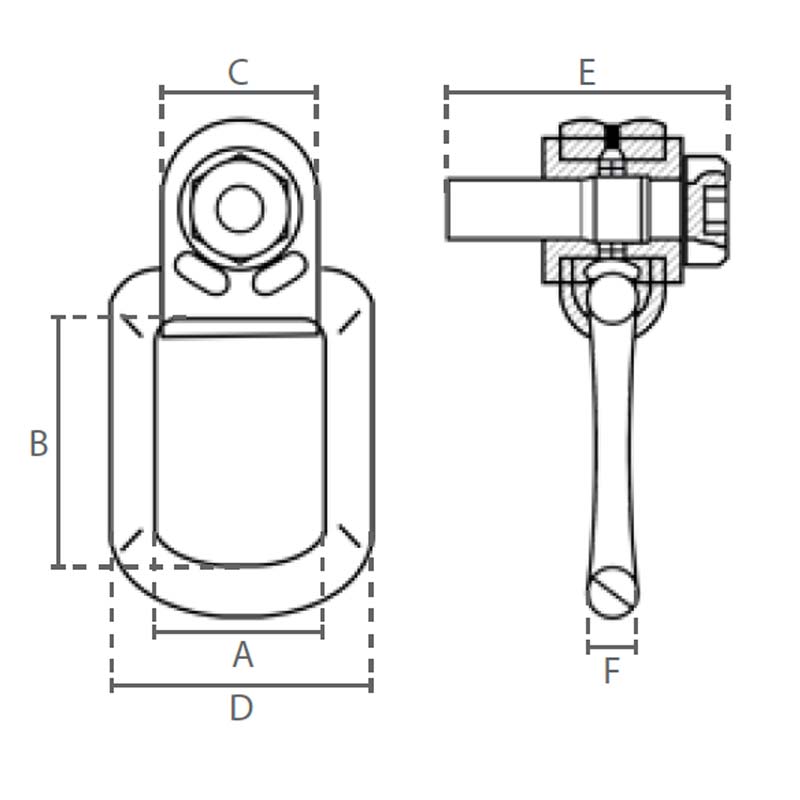

Dimensions anneau à étrier
CMU à 0°(Kg) Filetage x Longueur (mm) A B C D E F
300 M8x10 35 53 30 45 46 14
630 M10x16 35 53 30 45 52 14
1000 M12x18 40 54 36 68 62 18
1200 M14x21 40 54 36 68 66 18
1500 M16x30 40 54 36 68 70 18
1500 M16x40 40 54 36 68 80 18
2500 M20x30 54 80 50 83 88 16
2500 M20x55 54 80 50 83 113 16
2500 M20x100 54 80 50 83 158 16
4000 M24x35 54 94 50 83 95 18
4000 M24x80 54 94 50 83 140 18
4000 M24x100 54 94 50 83 160 18
5000 M30x48 73 106 68 120 132 27
7000 M36x54 73 106 68 120 142 27
20 000 M48x74 104 155 95 176 194 40

Utilisation de l'anneau de levage articulé

les anneaux de levage décentrés offrent une combinaison unique de rotation à 360 degrés, de polyvalence de charge et de conformité aux normes de sécurité. L’anneau de levage décentré est orientable à 360 °.

Les dimensions ci-dessus sont toutes en millimètre. La désignation se caractérise par le pas du filetage métrique multiplié par la longueur filetée en millimètre disponible. Certains modèles ont pour la même charge d’utilisation maximale des longueurs filetées différentes. Ils répondent à la norme EN 1677 et sont conformes CE.

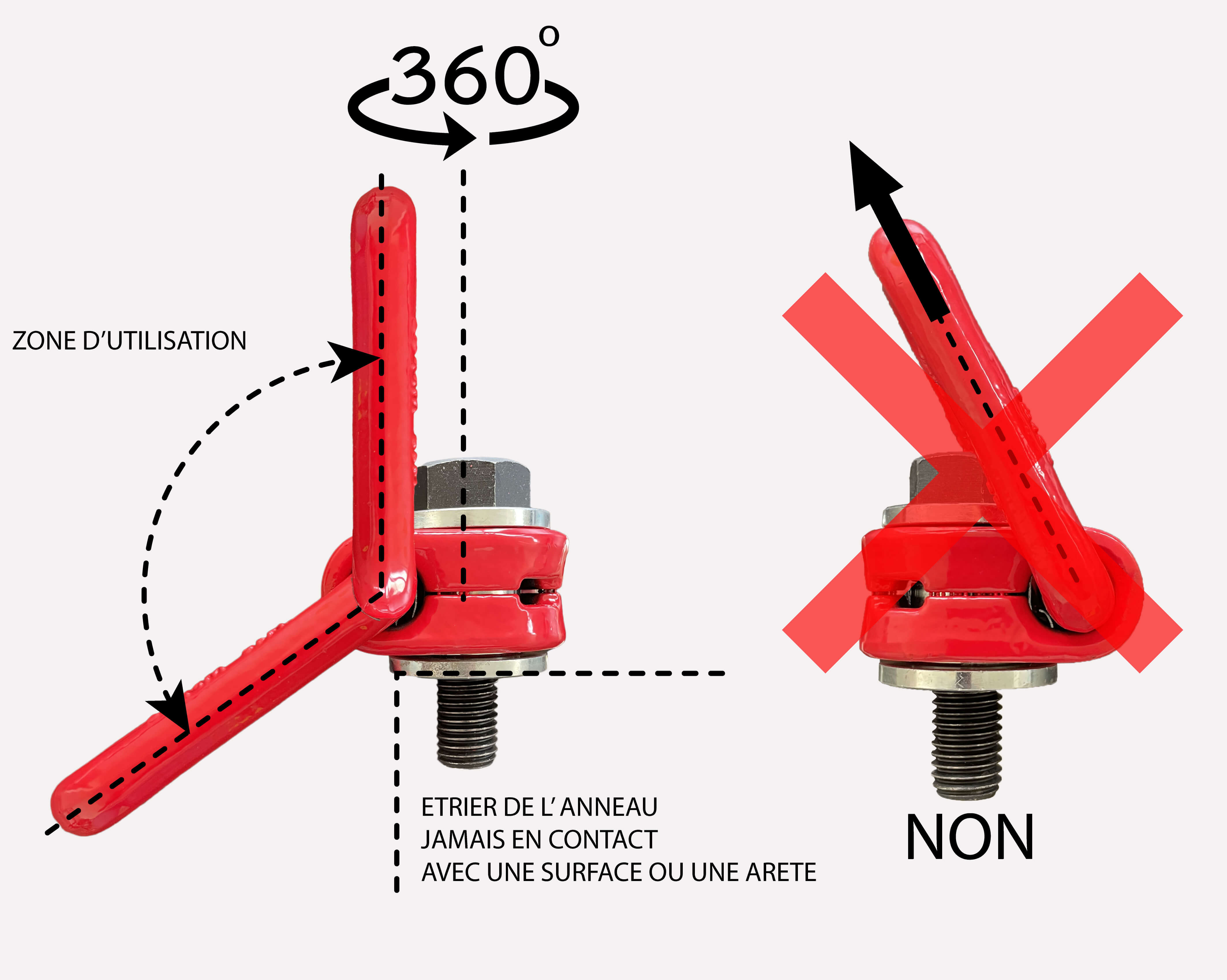

Ne jamais faire tourner l'anneau lorsque vous êtes en phase de levage

Il faut toujours utiliser l’anneau décentré en fonction de sa CMU dans le sens de levage. Lorsque l’écrou est vissé sur la pièce à lever, l’étrier doit pouvoir se mouvoir librement.

Il doit également ne pas être en contact avec la pièce à lever pour éviter toute apparition de contraintes mécaniques nouvelles.

Avant de procéder au levage, il est conseillé de mettre en tension votre montage afin de contrôler que tous les apparaux sont sollicités de manière correcte.

Montage anneau étrier
ALE08

Fiche technique

Type anneau
Articulé
Tige
Courte
Acier
Haute résistance

Références spécifiques

ean13
8719482305573
