Maille et Maillon HR

Maille de tête et maillon de jonction pour élingue chaîne

Retrouvez des mailles de tête simples et triples, des maillons de jonction ainsi que des crochets raccourcisseurs. Le choix d'un composant dépend notamment de la CMU, du diamètre et du grade de la chaîne, du nombre de brins et de la configuration de l'élingue.

Quelle maille de tête choisir pour une élingue de levage ?

La maille de tête constitue le point de liaison supérieur de l'élingue. Elle permet de raccorder l'élingue au crochet de l'appareil de levage. Ses dimensions et sa capacité doivent être compatibles avec l'ensemble de l'installation de levage.

Maille de tête simple

La maille de tête simple est couramment utilisée pour la réalisation d'élingues chaîne. Elle peut être associée à un ou plusieurs brins selon la configuration prévue par le fabricant.

Son choix doit notamment tenir compte :

• de la charge maximale d'utilisation (CMU) ;
• du diamètre de la chaîne ;
• du Grade 80 ou Grade 100 de l'élingue ;
• du nombre de brins ;
• des dimensions du crochet de l'appareil de levage.

Maille de tête triple

La maille de tête triple est composée d'une maille principale associée à deux mailles intermédiaires. Elle est particulièrement adaptée à certaines configurations d'élingues multibrins, notamment les élingues chaîne à trois ou quatre brins.

Les mailles intermédiaires permettent de répartir et d'articuler les différents brins de l'élingue tout en assurant leur raccordement à la maille principale.

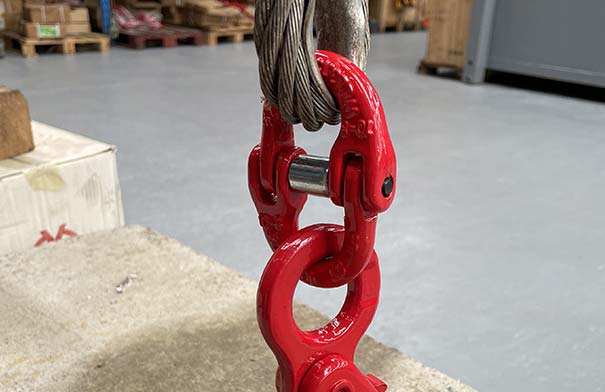

Maillon de jonction pour chaîne de levage

Le maillon de jonction, également appelé maillon de raccordement, est utilisé pour assembler les différents composants d'une élingue chaîne : chaîne, maille de tête, crochet de levage ou accessoire compatible.

Notre gamme comprend des maillons de jonction Grade 80 et Grade 100 adaptés aux chaînes de levage haute résistance. Il est indispensable de vérifier la compatibilité du diamètre, du grade et de la CMU de chaque composant avant de réaliser un assemblage.

Quelle différence entre Grade 80 et Grade 100 ?

Les Grades 80 et 100 correspondent à différentes classes de résistance utilisées pour les chaînes et accessoires de levage. À diamètre comparable, un composant Grade 100 peut offrir une capacité de levage supérieure à celle d'un composant Grade 80, selon les caractéristiques définies par son fabricant.

Pour choisir correctement votre maille ou votre maillon, vérifiez systématiquement :

• la CMU indiquée par le fabricant ;
• le diamètre de la chaîne ;
• le grade de la chaîne et des accessoires ;
• le nombre de brins de l'élingue ;
• les angles d'élingage ;
• la compatibilité dimensionnelle entre les différents composants.

Attention : remplacer simplement un composant Grade 80 par un composant Grade 100 ne permet pas d'augmenter automatiquement la CMU de l'élingue complète. La capacité de l'ensemble dépend de tous ses composants et de sa configuration.

Crochet raccourcisseur pour élingue chaîne

Le crochet raccourcisseur permet d'ajuster la longueur utile d'un brin de chaîne afin d'adapter l'élingue à la charge à manutentionner. Il existe notamment en version à œil ou à chape, en Grade 80 ou Grade 100.

Le raccourcissement d'une chaîne doit être effectué avec un accessoire spécifiquement prévu à cet effet et compatible avec le diamètre et le grade de la chaîne utilisée.

Accessoires pour la fabrication d'une élingue chaîne

Une élingue chaîne peut être constituée de plusieurs éléments : maille de tête, maillon de jonction, chaîne de levage, crochet, crochet raccourcisseur et plaque d'identification.

Pour découvrir nos élingues complètes, consultez également notre gamme d'élingues et chaînes de levage.

Accel Belgique accompagne les professionnels dans le choix de leurs accessoires de levage. Pour une configuration spécifique, une CMU particulière ou une demande concernant la compatibilité de plusieurs composants, notre équipe peut vous conseiller.

FAQ – Mailles et maillons pour le levage

Quelle est la différence entre une maille de tête et un maillon de jonction ?

La maille de tête est généralement située dans la partie supérieure de l'élingue et assure la liaison avec le crochet de l'appareil de levage. Le maillon de jonction permet quant à lui de raccorder entre eux les différents composants de l'élingue, par exemple la chaîne, le crochet ou la maille de tête.

Comment choisir la CMU d'une maille de tête ?

La CMU doit être adaptée à la charge à lever et à la configuration complète de l'élingue. Il faut notamment tenir compte du nombre de brins, des angles d'élingage, du diamètre de chaîne et des caractéristiques des autres composants.

Peut-on utiliser un maillon Grade 100 avec une chaîne Grade 80 ?

Il ne faut pas assembler des composants de grades différents sans vérifier leur compatibilité et les recommandations du fabricant. La CMU finale doit toujours être déterminée d'après le composant et la configuration les plus contraignants.

Quelle norme concerne les mailles et composants pour élingues chaîne ?

Selon leur conception et leur fonction, différents composants d'élingues chaîne peuvent relever des normes de la série EN 1677. Les chaînes utilisées dans les élingues relèvent notamment de la série EN 818. Il convient de vérifier les normes et informations de conformité propres à chaque produit.

Un maillon rapide classique peut-il être utilisé pour le levage ?

Un maillon rapide destiné à un usage général ne doit pas être utilisé pour le levage d'une charge s'il n'a pas été spécifiquement conçu et identifié pour cette utilisation. Pour le levage, utilisez uniquement des composants disposant d'une CMU clairement indiquée et adaptés à cet usage.

À quoi sert une maille de tête triple ?

Une maille de tête triple facilite la réalisation de certaines élingues multibrins. Elle comporte une maille principale et deux mailles intermédiaires permettant de raccorder et d'articuler plusieurs brins de chaîne.
